PINTEC 模組

1.pintec FlexForm支撐模塊

用於安裝工件的銷模塊。
76針確保最佳配合
3.5mm針腳Ø和20mm行程，可實現最佳的形狀適用
快速夾緊和免維護機制
允許使用於其他模塊的對準接口
快速組裝

2.pintec固定模塊

修復模塊高度以填充FlexForm模塊
5mm高度增量，高度在25到45mm之間
對齊界面的優化設計
安全和快速組裝

3.pintec基底座模塊

底板，用於安裝在平面桌或機台上
快速調整到200mm的矩陣尺寸
適用於M6至M16


有關更多模塊,根據要求提供特殊解決方案


  • 優勢一覽無餘

    快速：只需幾秒鐘即可精確修復您的工件
    實用性：複雜而苛刻的工件不再是問題
    靈活：快速改變很容易
    節省成本：即使在生產過程中也可以進行快速驗證測量
    有效：不需要對同一工件進行重新調整
    經濟：降低裝配成本，因為不再需要昂貴的特殊結構來固定複雜的工件

    1.pintec FlexForm模塊

    2.pintec固定模塊

    3.pintec基底座模塊


    可應用的用途

    在需要固定不同工件的所有區域，例如
    控制
    鐳射光和針雕刻
    自動化（例如工件托盤）
    你的需求...？
    我們的模塊化夾緊系統可以組合和擴展，以滿足您的需求

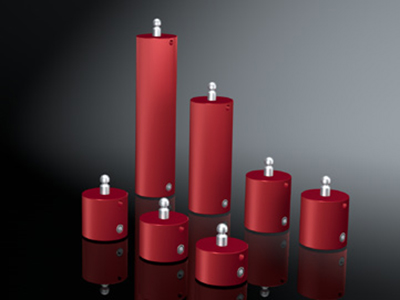

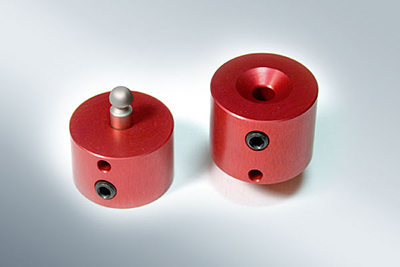

    FixModule

    Fix module heights to shim the FlexForm Module. The alignment interface’s optimal design makes safe and quick assembling.

    ø 38mm
    Height(mm) 25, 30, 35, 40, 45, 100, 150

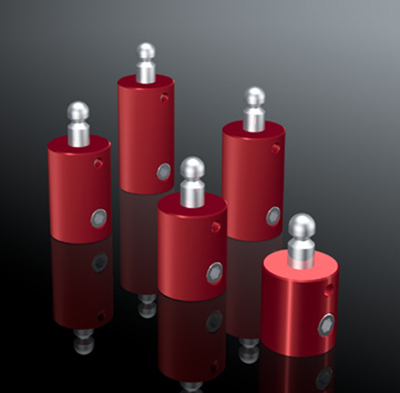

    FixModule mini

    Fix module heights to shim the FlexForm Module. The alignment interface’s optimal design makes safe and quick assembling.

    Ø 23mm
    Height(mm) 25, 30, 35, 40, 45

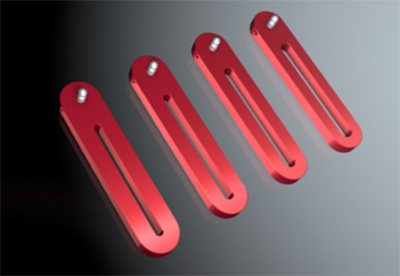

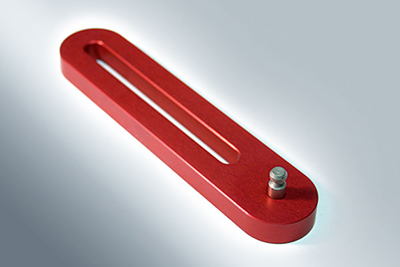

    BasisModule

    Base plate for mounting on a plan table or machine table.
    matrix dimension: 200mm height: 13mm
    width: 38mm

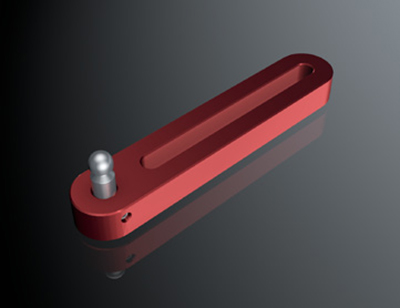

    BasisModule mini

    Base Plate for mounting on a plan table or machine table
    matrix dimension: 100mm, M6
    height: 13mm
    width: 23mm

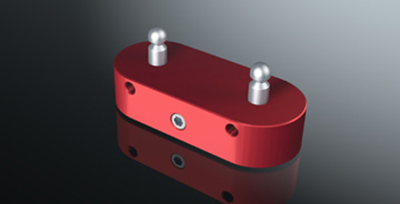

    CombiModule

    Allows side-by-side positioning of two Flex- Form modules
    Dimensions(mm) 88 x 38
    Height(mm) 20

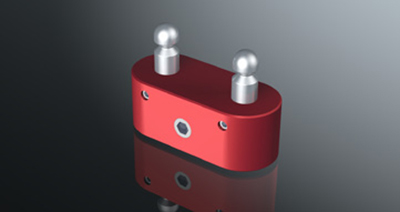

    CombiModule mini

    allows side-by-side positioning of two Flex- Form modules
    Dimensions(mm) 23 x 53
    Height(mm) 20

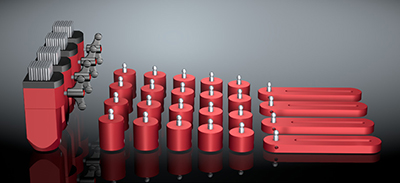

  • Set 模塊

    consists of:
    4 x 010.010 FlexFormModule
    4 x 020.010 FixModule 25 mm
    4 x 020.020 FixModule 30 mm
    4 x 020.030 FixModule 35 mm
    4 x 020.040 FixModule 40 mm
    4 x 020.050 FixModule 45 mm
    4 x BasisModule (optionally M6 - M16) incl. screws and screwdriver

    with BasisModule for M6,M8,M10,M12,M16

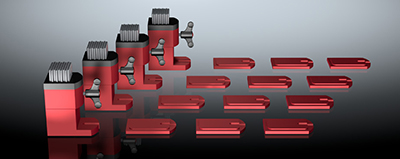

    Set for T-slot profile plates (M 6)

    consists of:
    4 x 011.010 FlexFormModule low height
    12 x 070.010 Distance plate
    incl. screw set 800.020 and screwdriver

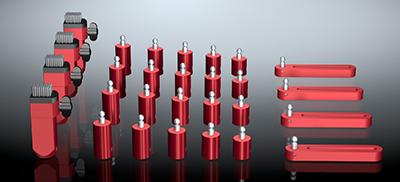

    Set mini (M6)

    consists of:
    4 x 012.010 FlexFormModule mini
    4 x 022.010 FixModule mini 25 mm
    4 x 022.020 FixModule mini 30 mm
    4 x 022.030 FixModule mini 35 mm
    4 x 022.040 FixModule mini 40 mm
    4 x 022.050 FixModule mini 45 mm
    4 x 032.010 BasisModule mini M 6
    incl. screws and screwdriver

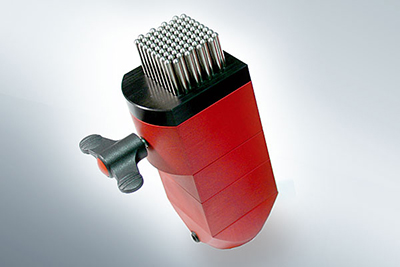

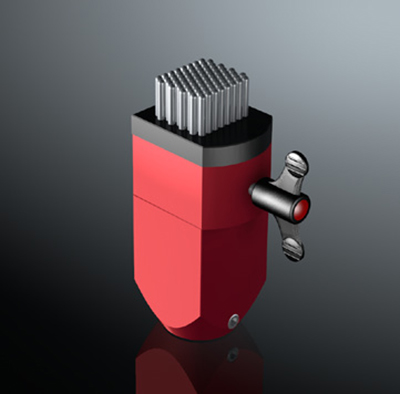

    FlexFormModule

    76 pins
    3.5 mm pin Ø
    20 mm stroke
    pin field dimension:
    35,3 mm x 31 mm

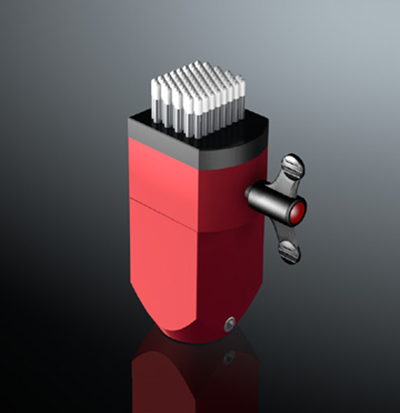

    76 pins with plastic caps
    3.5 mm pin Ø
    20 mm stroke
    pin field dimension:
    35,3 mm x 31 mm

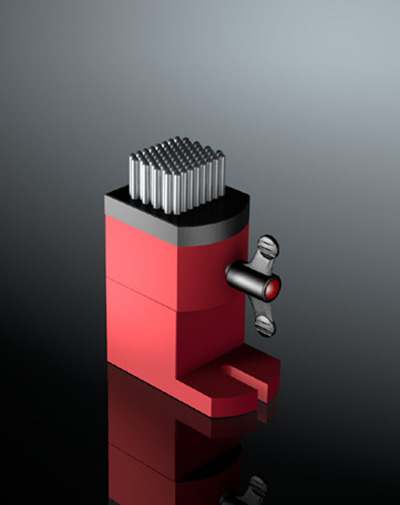

    low overall height with a clip to mount on T-slot profile plates for M6 including rhombic nut
    76 pins (Ø 3.5 mm)
    20 mm stroke
    pin field dimension:
    35,3 mm x 31 mm

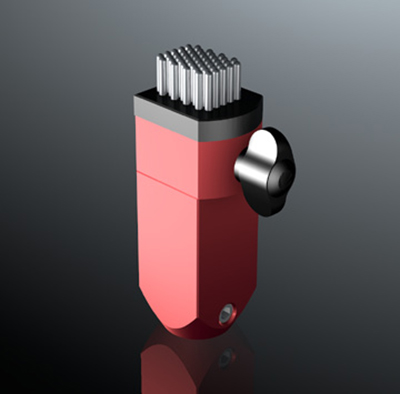

    FlexFormModule mini

    49 pins
    2,5 mm pin Ø
    12 mm stroke
    pin field dimension:
    17,5 mm x 23,3 mm

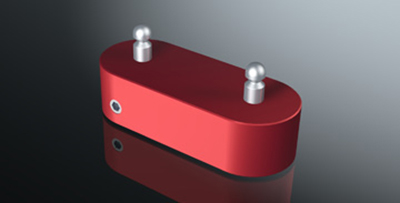

    InstallModule

    Allows to install a holddown pin or another FlexFormModule
    Dimensions(mm) 23 x 58
    Height(mm) 25

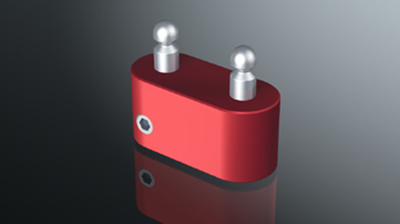

    InstallModule mini

    Allows to install a holddown pin or another FlexFormModule
    Dimensions(mm) 95 x 38
    Height(mm) 25
