PINTEC 組合元件模組

我們的模組化夾具系統可以搭配不同套件組合使用

擴展及延伸各種形式,以滿足您的需求

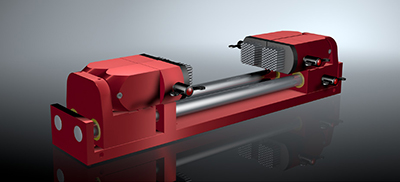

  • SliderModule Set

    consists of:
    1 x clamp unit with columns and tooling mounting for 4 FlexForm Modules
    4 x FlexFormModules as in the illustration
    incl. screwdriver

    SliderModule

    clamp unit with columns and tooling mounting for 4 FlexForm Modules (without FlexForm Modules)

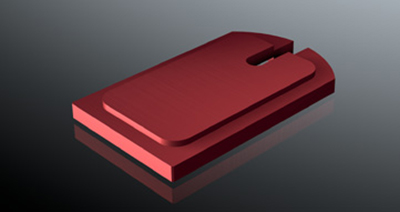

    DistancePlate

    fixed height to increase the Flex- Form Module 011.010
    Height(mm) 5

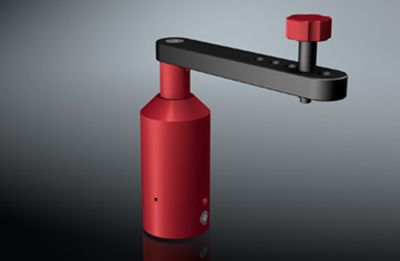

    Hold-downPin

    stroke(mm) 30
    Ø 38 mm

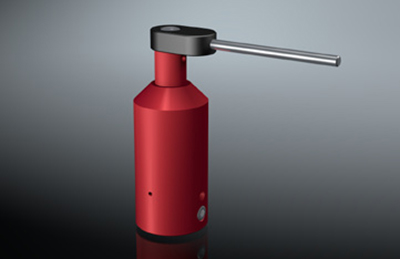

    Hold-downPin with mandrel

    swivel arm with mandrel (Ø 5mm)
    stroke(mm) 30
    Ø 38 mm

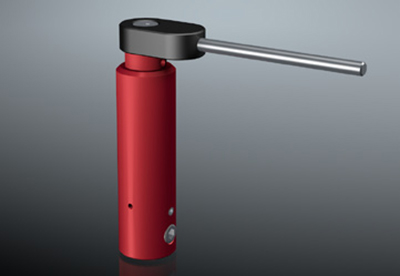

    Hold-downPin mini

    swivel arm with mandrel (ø 5mm)
    30 mm stroke
    Ø 23mmm

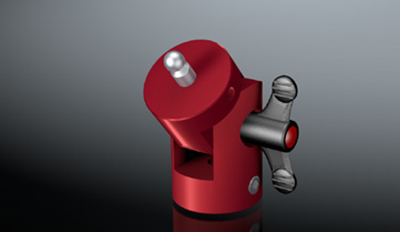

    JointModule

    JointModule
    swivel range
    +/- 90°
    Ø 38 mm

    JointModule mini

    JointModule mini
    swivel range
    +/- 90°
    Ø 23 mm

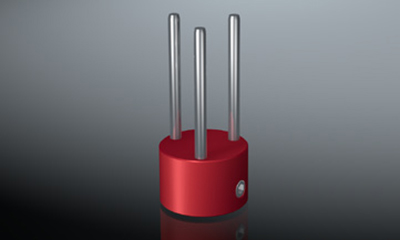

    StopModule

    StopModule
    with 3 stop mandrels
    (ø 5 mm)
    Ø 38 mm

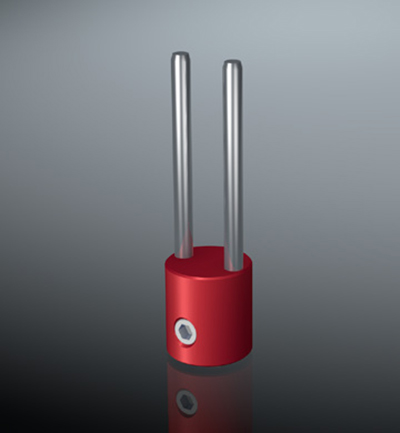

    StopModule mini

    StopModule mini
    with 2 stop mandrels (ø 5 mm)
    Ø 23mm

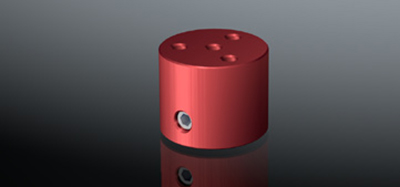

    AdapterModule

    AdapterModule
    with 4 metric drillings M 6
    height: 30 mm
    Ø 38 mm

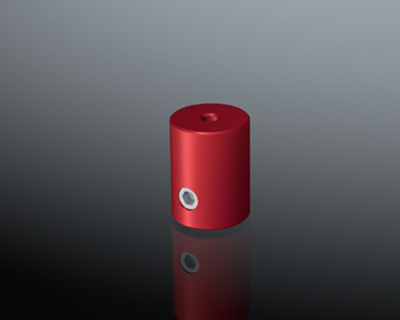

    AdapterModule mini

    AdapterModule mini
    with one metric drilling M 6
    height: 30mm
    Ø 23mm

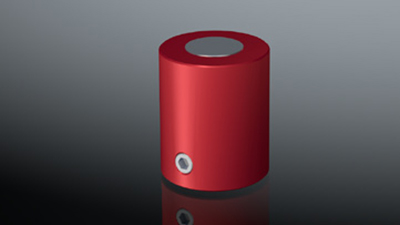

    MagnetModule

    MagnetModule
    Ø 38mm
    height: 45mm

    MagnetModule mini

    MagnetModule mini
    height: 40mm
    Ø 23mm

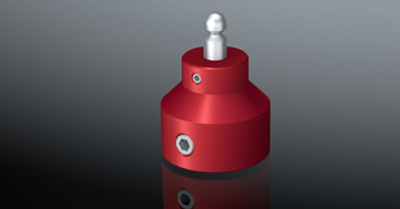

    TransitionModule

    TransitionModule
    reduction from Ø 38mm to Ø 23mm
    height: 35mm

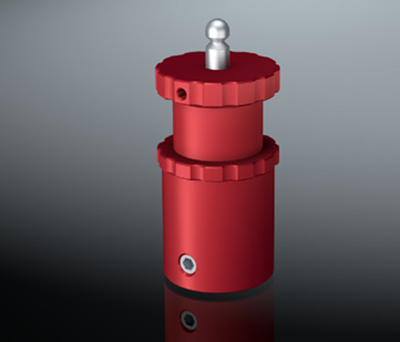

    HeightModule

    HeightModule
    height adjustment: 20mm
    Ø 38mm

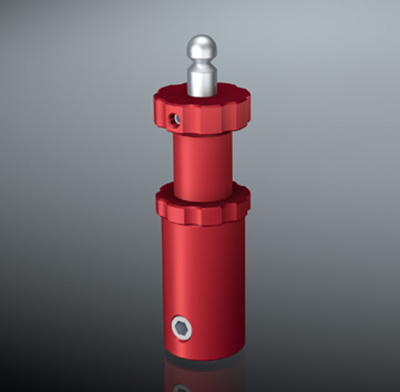

    HeightModule mini

    pintec HeightModule mini
    height adjustment 20 mm
    Ø 23mm

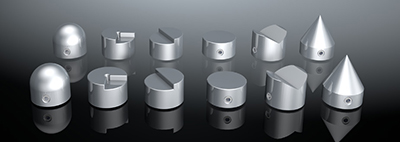

  • Support-Set

    consists of:
    2 x ConeModule
    2 x PrismModule
    2 x SupportModule
    2 x StopSupportModule
    2 x AngleStopModule
    2 x BallModule

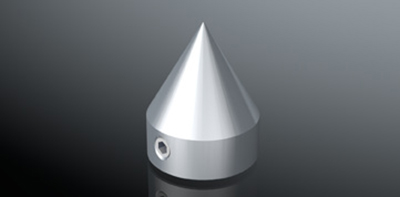

    ConeModule

    ConeModule
    Ø 38mm

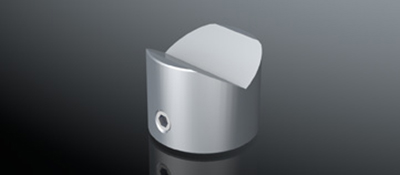

    PrismModule

    PrismModule
    Ø 38mm

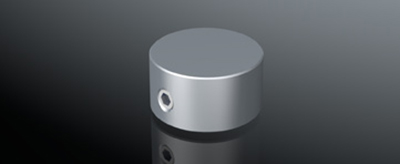

    SupportModule flat

    SupportModule flat
    Ø 38mm

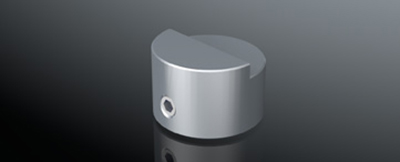

    StopSupportModule

    StopSupportModule
    Ø 38mm

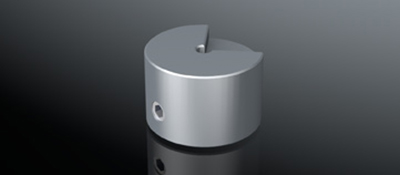

    AngleStopModule

    AngleStopModule
    Ø 38mm

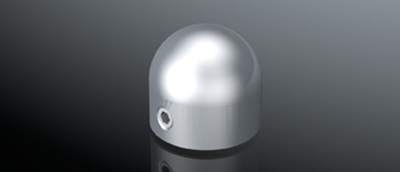

    BallModule

    BallModule
    Ø 38mm

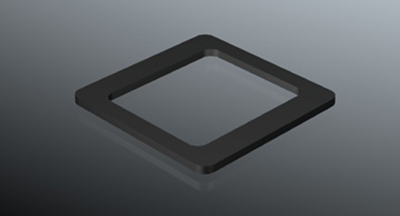

    DistanceModule

    DistanceModule for pin field
    height: 2mm
    4 pieces

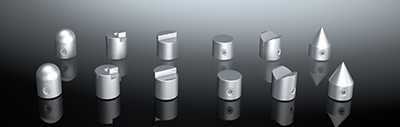

    Support-Set mini

    consists of:
    2 x ConeModule mini
    2 x PrismModule mini
    2 x SupportModule mini
    2 x StopSupportModule mini
    2 x AngleStopModule mini
    2 x BallModule mini

    ConeModule mini

    ConeModule mini
    Ø 23mm

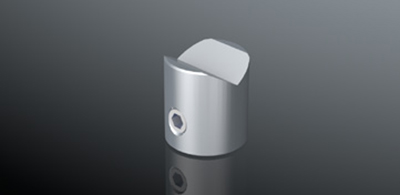

    PrismModule mini

    PrismModule mini
    Ø 23mm

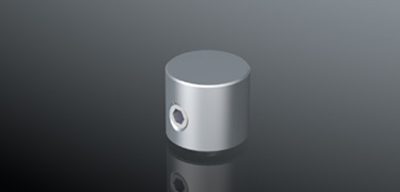

    SupportModule flat mini

    SupportModule flat mini
    Ø 23mm

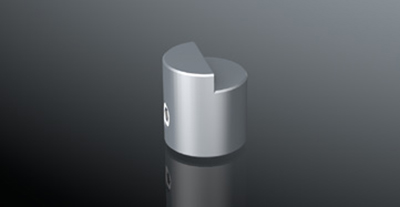

    StopSupportModule mini

    StopSupportModule mini
    Ø 23mm

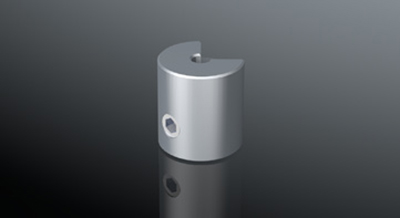

    AngleStopModule mini

    AngleStopModule mini
    Ø 23mm

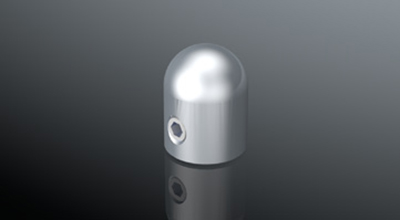

    BallModule mini

    BallModule mini
    Ø 23mm

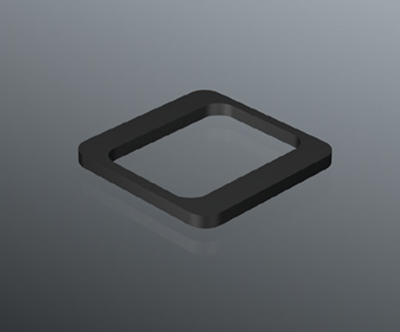

    DistanceModule mini

    DistanceModule mini (4 pieces) for pinfield
    height: 2mm

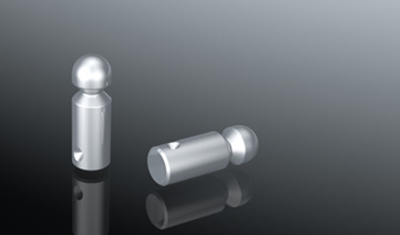

    Connecting Pin

    Connecting Pin
    (spare part) diameter(mm) Ø 8
    system to Witte diameter(mm) Ø 8, Ø 12
    system to Witte diameter(mm) Ø 8, Ø 20

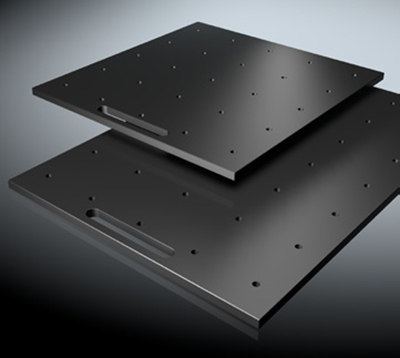

    base plate

    base plate, small
    size 480 x 500 x 15 mm
    M6, M8, M10, M12

    base plate, large
    size 480 x 700 x 15 mm
    M6, M8, M10, M12

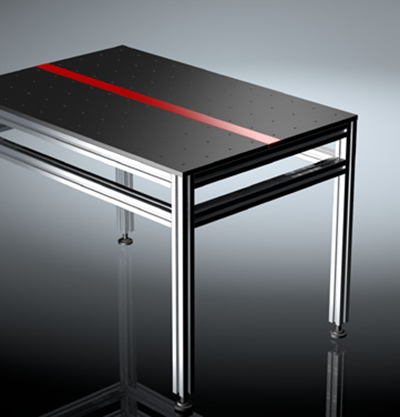

    MeasuringTable

    MeasuringTable 1200 x 800 x 900 mm

    base plate, aluminium 1200 x 800 x15 mm

    matrix dimension 100 mm

    thread M10
    Substructure out of aluminium profile

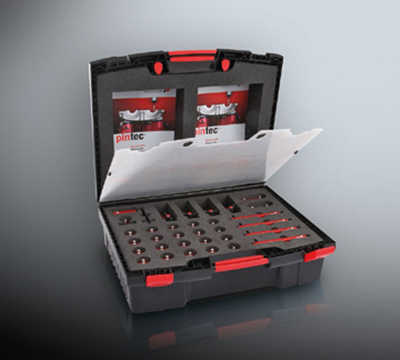

    PlasticCase

    PlasticCase for Set/ Accessories
    575 x 470 x 270 mm

    PlasticCase for SliderModule /FFM low overall height
    575 x 470 x 270 mm

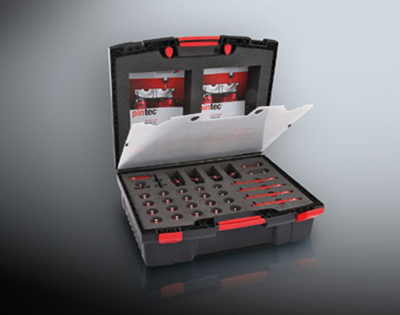

    PlasticCase mini

    PlasticCase mini for Set/ Accessories
    500 x 420 x 175 mm
