Dip-Sag Voltage Compensator (DVC)
電壓驟降補償設備

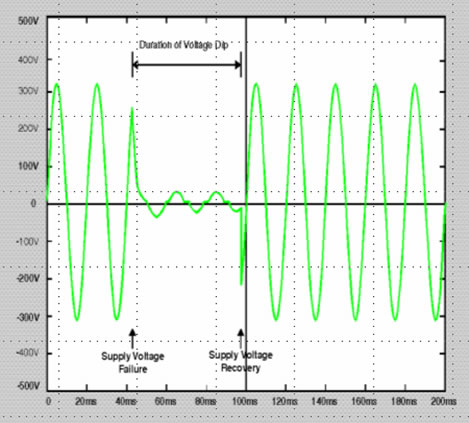

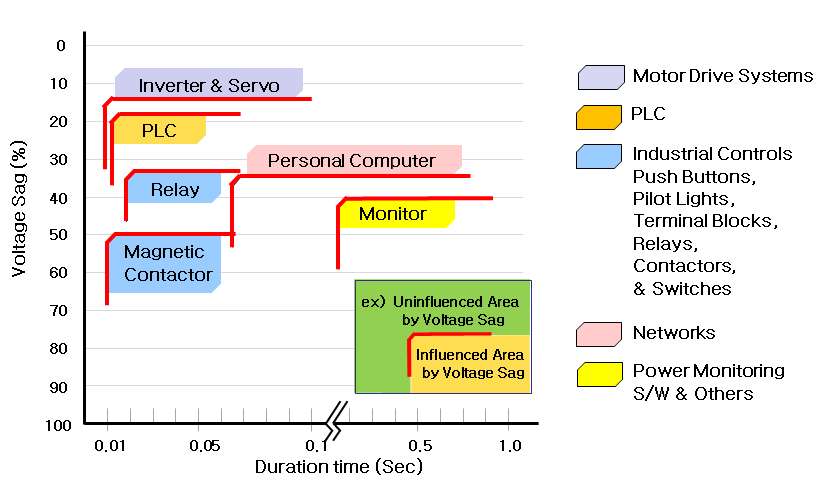

由於用電設備對壓降的容忍度不同,而全球電業在經營上無法完全避免壓降的發生,故對電壓要求較嚴之產業或設備,近年來各先進國家均建議業者進行必要之改善措施,以提高對電壓驟降的容忍度,以免造成生產線停擺、不良產品或業務資料流失、復機時間增長等。

DVC設計原理

因用戶對電力品質要求提升,而壓降及停電等電力問題異常事件愈趨嚴峻,所以目前解決方式,逐漸以DVC取代UPS等傳統方式,解決高額維護費用、電費、電池定期更換等高額費用。
‧DVC補償設備瞬間壓降時間在SEMI F47的規範內。
‧DVC無任何維護費用產生,Life time高達10~12年(依據客戶端電力品質好壞不等)。
Compact Design, 有三種主要設計可依環境不同而達到客戶之需求.
a.Rack Mount Type 機櫃式
b.Stand-alone Type 獨立式
c.Wall Type 牆壁式



…more (全部規格)








  • DVC與UPS之比較

    Item DVC UPS(on-line)
    蓄電型式 1.雙電層電容器
    2.life time:10年
    1.消耗性電池
    2.life time:3~5年
    供電型式 Always by pass type Always Inverter
    電壓轉換時間 under 2ms 4ms↑
    效能 98%~99%(實際負載) 75%~85%
    電壓補償時間 提供1sec 100%電壓補償
    (依照DVC容量大小可提供的時間可以更多)
    5min~30min
    (依照UPS容量大小與設備負載能力補償)
    風扇型式
    (到達本身散熱溫度後,溫度亦不會升高)

    (溫度較高,須使用風扇來散熱)
    體積 33% 100%
    重量 23% 100%
    特性 1.無電池,亦無更換費用
    2.無風扇,亦無更換費用
    3.無須例行性維護
    4.耗電量低,花費費用低
    1.需要更換電池
    2.需要更換風扇
    3.需要例行性維護
    4.依照耗電量,花費成本龐大
    雜訊&震盪 稍微
    其他 1.保護EMO系統
    2.接受正常電壓時間可以自行設定


  • 電壓驟降的防範策略

    (一) 設備參考國際標準(SEMI F47)
    SEMI F47規範目的:減少或消除用電池儲存裝置,來達到電壓突波消除的方法!
    建議新設半導體製造業用戶採購符合半導體設備和材料國際協會最新SEMI F47標準所規定供電系統容忍度曲線之製程工作母機,不但取得工欲善其事,必先利其器之先機,更可減少未來花在改善電壓驟降的投資。用戶採購設備時要求工作母機供應商提高設備的容忍能力,是提昇電壓驟降容忍度的有效方法題。

    (二) 對既有設備改善電壓容忍度
    從長期經濟成本與效益的觀點,既有產業用戶如可提昇廠內製程設備對電壓驟降的容忍程度或更換敏感配件、或於廠內配電系統裝設電力調節設備、或於特定重要負載裝設自動電壓補償設備等措施,會是最經濟及有效的多元選擇方案。
