散射光傳感器OS 500

一個傳感器，可以執行多種測量任務。

散射光傳感器是所有OptoSurf測量解決方案的核心。借助它，可以記錄測量數據，並通過接口將其傳輸到PC。傳感器還具有用於啟動自動測量的觸發輸入。在日常使用中，OptoSurf散射光傳感器具有極高的速度，堅固性，高精度和低維護成本。

提供測量點尺寸範圍從0.03 mm到7 mm的不同傳感器。根據不同的應用，OptoSurf可以幫助您選擇理想的光斑尺寸。

SCATTERED LIGHT SENSOR OS 500

One sensor for versatile measuring tasks

The scattered light sensor is the heart of all OptoSurf measuring solutions. With it, the measurement data is recorded and transmitted to the pc via an interface. The sensor also has a trigger input for starting automated measurements. In everyday use, OptoSurf scattered light sensors are enormously fast, robust, highly precise and need low maintenance.

Different sensors with measurement spot sizes varying from 0.03 mm to 7 mm are available. Depending on the application, OptoSurf helps to select the ideal spot size.






  • 規格書

    散射光傳感器
    可重複的高精度表面測量技術
    測量速度：2000次測量/秒
    能夠測量粗糙度，形狀，波紋度
    可用的測量光斑尺寸：7毫米/0.9毫米/0.3毫米/0.03毫米
    最小分辨率形式/波紋度：0.1測微計/ 0.01微米
    拋光錶面的低測量範圍粗糙度：約Ra = 1納米
    特殊傳感器OS 500 duo，光點大小可切換
    自動化接口（Beckhoff TwinCat，Profibus / -net）

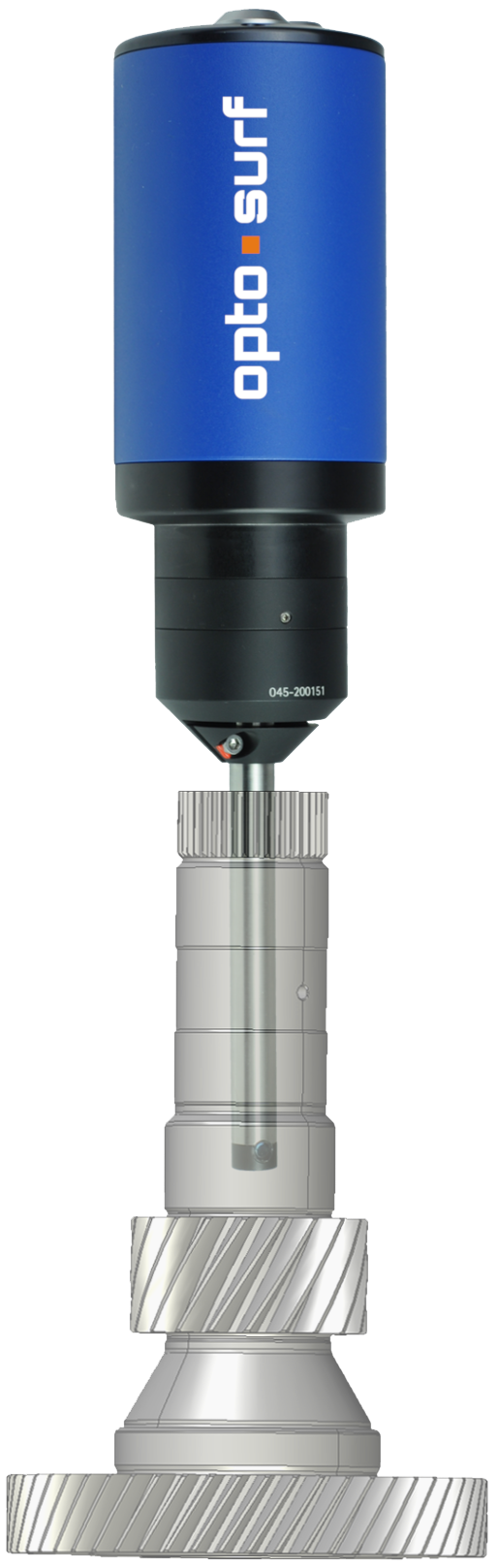

    鏡頭附件 能夠測量內表面

    潛望鏡光學傳感器適配器用於在難以接近的點進行測量，例如外軸承套圈的滾道或齒輪的內滾道。使用標準潛望鏡光學元件將測量光束偏轉90°。如果需要另一個角度，OptoSurf可提供定制的光學元件。

    Lens attachment Enables inner surfaces to be measured
    The periscope optic sensor adapters are used for measuring at points that are difficult to access, like raceways of outer bearing rings or inner raceways of gears. The measurement beam is deflected by 90° with the standard periscope optics. In case another angle is needed, OptoSurf offers customized optics.

  •

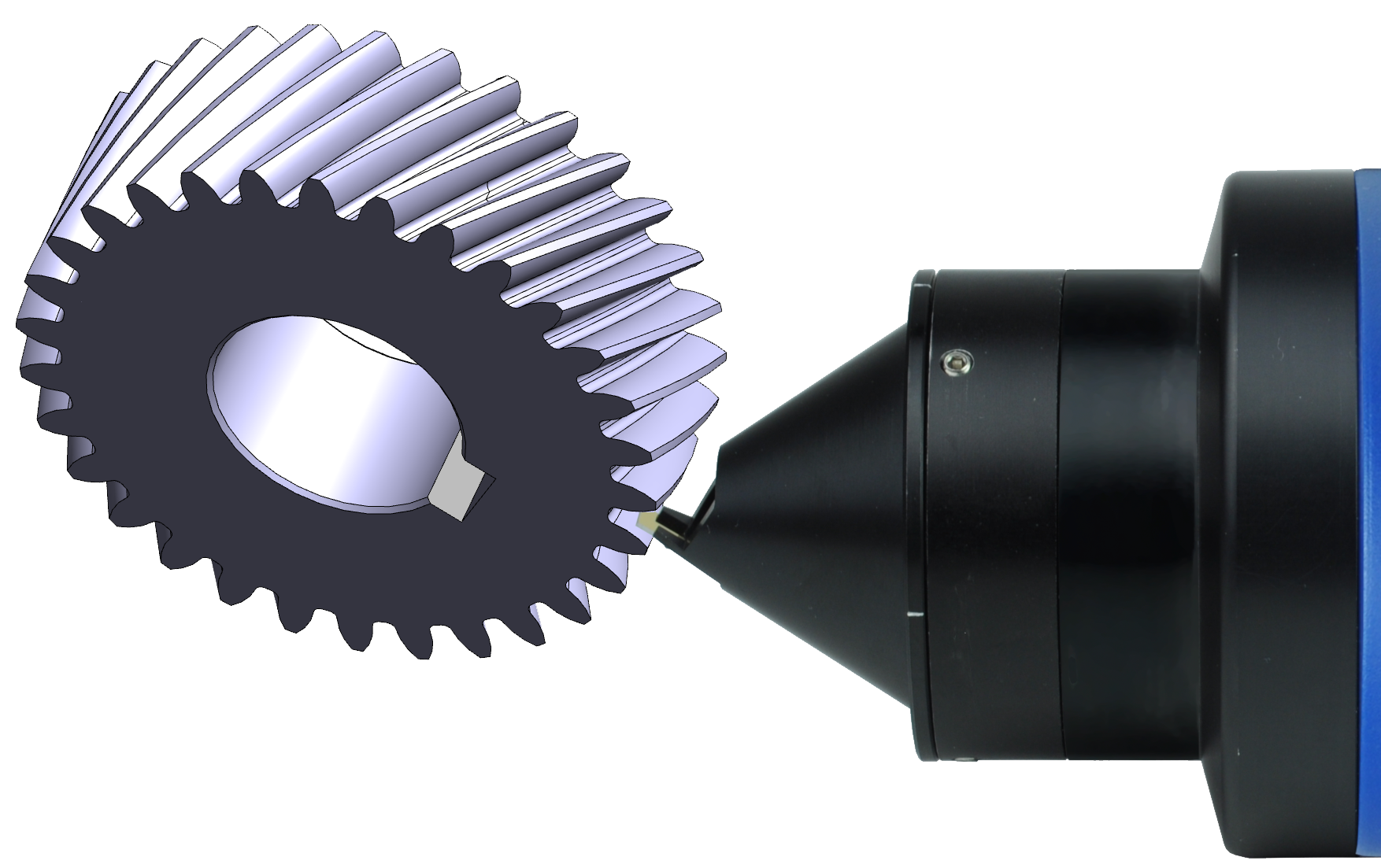

    鏡光學 測量具有復雜幾何形狀的零件（例如齒面）

    OptoSurf 提供特殊的光束偏轉鏡。

    這些高度精確生產的光學適配器用於測量內部側面，例如齒輪側面或蝸輪。
